礦井提升機閘瓦間隙監視系統是保障提升機安運行的重要環節之，其主要用途是當閘瓦間隙超過規定值時，能報警并閉鎖下次開車。而《煤礦安規程》中也明確要求提升機要有閘間隙保護裝置，今天小編就來給大家具體介紹下提升機閘瓦間隙監視系統保護功能及特點都有哪些，起來看看吧！

   一 、提升機閘瓦間隙監視系統保護功能

  1、閘瓦間隙超限保護功能：當閘瓦間隙超過2 mm時，光信號指示控制繼電器動作。
  2、超速保護功能：當提升速度超過大速度15%時，光信號指示控制繼電器動作。
  3、深度指示器失保護功能：當檢測速度脈沖數30個時，至少檢測深度指示器脈沖數為1個，否則判斷為深度指示器失，光信號指示控制繼電器動作。
  4、閘瓦間隙超限閉鎖下次開車。
  5、礦山提升機制動器閘間隙監視系統里包含提升方向閉所保護功能。
  6、故障狀態記憶功能：當出現閘瓦間隙超限、超速、深度指示器失等故障時，顯示儀記憶發生故障的名稱、發生故障時間和故障的相關數據。
  以上就提升機閘瓦間隙監視系統保護功能的介紹，了解了它的功能之后，接下來我們?cè)賮?lái)看看它的保護點都有哪些吧。

     二、提升機閘瓦間隙監視系統保護點

  1、閘瓦壓力檢測

  保護裝置可以測定每副閘瓦的貼閘壓力、敞閘壓力。當閘瓦貼閘壓力小于設定值時，發出“彈簧疲勞“的語言報警，同時通過提升機安回路的2J繼電器常閉接點斷開，安回路斷開，提升機斷電停止運行，實現安制動。

  2、抓捕器動作監測
  當罐籠在運行過程中，如果出現礦停電、提升機急停抓捕器動作，顯示器提升界面會出現制動鋼絲繩扭曲的圖形，語音提示功能提醒絞車司機快速停車，解除抓捕器。
  3、保護裝置的工作原理

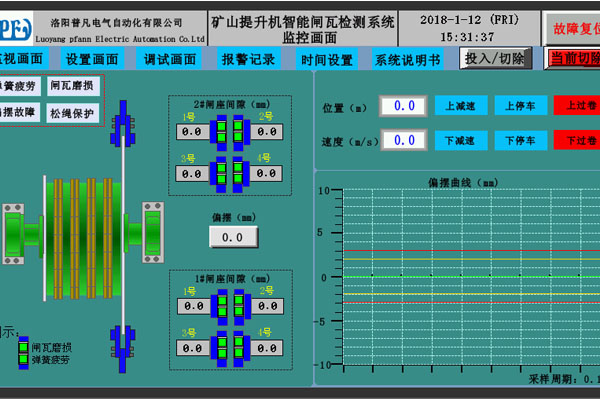

  保護裝置采用工業采集模塊進行閘瓦在線位移及壓力的數據采集及處理，得到的數據傳入工控機，工控機將所有數據集中處理，并由顯示器顯示，故障時信號輸入提升機，進入安回路。
  4、保護裝置的實施
  在提升機的每副閘盤上安裝位移傳感器，傳感器的數據線與工控機連接。在運行中，閘塊磨損達到部厚度的1/3時，顯示器上顯示紅色的數據，并發出“閘瓦間隙偏大”的語言報警，通過提升機安回路的2J繼電器常閉接點斷開，安回路斷開，提升機斷電停止運行。
  5、故障狀態記憶
  當出現閘瓦間腺過大、貼閘壓力小于設定值等故障，保護系統會對故障內容記憶，故障發生的時間、故障名稱、類型和閘的編號會自動記錄，隨時查看。
  6、提升機閘間隙保護檢測功能原理
  通過位移傳感器，把0-15mm的距離變?yōu)?-10V的電壓信號，傳輸給PLC的模擬量輸入模塊。由于不可能把傳感器的面緊貼于閘盤，所以必須設定某距離為0位，例如設定4mm為0位。則：當處于合閘狀態時，調節位移傳感器，使傳感器面距閘盤大約為4mm左右的位置，此時作為0。當開閘時，假設檢測到的距離為5.1mm，那么閘間隙為5.1mm-4.0mm=1.1mm。但是，當長時間運行后，閘瓦會有定磨損量，假設閘瓦的磨損值為1.2mm，此時，當處于合閘狀態時，傳感器檢測到的距離為4mm-1.2mm=2.8mm，而開閘時傳感器檢測的距離為5.1mm+1.2mm=6.3mm，此時閘間隙為6.3mm-4.0mm=2.3mm。（可見彈簧疲勞和閘瓦的磨損都會使閘間隙增大）。以上的計算均在PLC控制器中完成，實際使用時，只需要在合閘狀態，把傳感器調至0位即可。
  通過上述介紹，大家了解了提升機閘瓦間隙監視系統的保護功能以及保護點，那么提升機閘瓦間隙監控系統有怎樣的技術要求呢？下面小編就為大家介紹提升機閘瓦間隙監控系統技術要求。

     三、提升機閘瓦間隙監控系統技術要求

  1、主要用途

  用于礦井提升機閘瓦和制動盤之間的距離檢測及控制、制動油壓、貼閘壓力、空動時間、卷筒偏擺的檢測控制。

  2、工作條件
  井上井下周?chē)鸁o(wú)瓦斯及煤塵爆炸等危險場所。
  環境溫度 -20℃～40℃。
  大氣壓力 80～106KPa 。
  供電電壓 110V～260V 50Hz 。
  環境濕度 ＜90％ 無凝結。
  防爆標志 KY。
  3、主要性能
  閘瓦間隙檢測范圍：0.01mm～10.00mm 。
  制動油壓檢測范圍：0.01MPa～10.00MPa 。
  二制動油壓檢測范圍：0.01MPa～10.00MPa 。
  顯示提升機的提升速度、行程、運行狀態、提升勾數等。
  顯示提升機的提升方向。
  貼閘壓力監測功能。
  空動時間監測功能（精度0.001秒)。
  卷筒偏擺度監測功能(精度0.01mm)。
  工業以太網聯網功能（選配）。
  中文語言報警。
  提升機閘瓦間隙保護裝置由主機、制傳感器組成。
  當某路閘瓦間隙超過《煤礦安規程》限定的范圍時，該路的報警指示燈亮，繼電器動作并被記憶，各閘瓦的保護值和顯示的值可根據需要隨意調整。
  以上就是提升機閘瓦間隙監視系統技術要求的介紹，除了上面給大家介紹的這些，在使用閘瓦間隙監視系統時還有些注意事項也是需要大家了解的，下面來看下使用閘瓦間隙監視系統注意事項都有哪些？

     四、閘瓦間隙監視系統使用安注意事項

  1、嚴格按照說明書進行相關操作。
  2、不可將易燃物品放在主機附近。
  3、安裝傳感器時，應嚴格按照《煤礦安規程》操作。
  4、安裝主機時應可靠固定，配線作業必須由具有業資格的人員進行，確認輸入電源處于完斷開的情況下，才能進行接線工作。
  5、安裝維修時，主機及傳感器嚴禁帶電開蓋，嚴禁損壞隔爆面。
  提升機閘瓦間隙監視系統為礦井提升機提供了安保障，從而大大提高了提升機的安生產能力，也可以避免很多重大事故的發生，因此礦井提升機必須安裝閘瓦間隙監視系統。
