煤礦電力監控系統，為礦井電力無人值守提供新的解決方案！
時間：2018-04-16 08:03:26
來源：洛陽普凡電氣自動化有限公司
電力是煤礦生產的能源，電力系統的安性和運行狀態直接影響著煤礦的生產和安。而煤礦井下巷道狹窄，空氣潮濕，在此環境下使用的電器設備、供電電纜和電纜接頭容易發生漏電、短路事故和過電壓現象，為了解決這種環境下的煤礦電力系統問題，煤礦電力監控系統（智能電壓檢測系統）便應運而生。

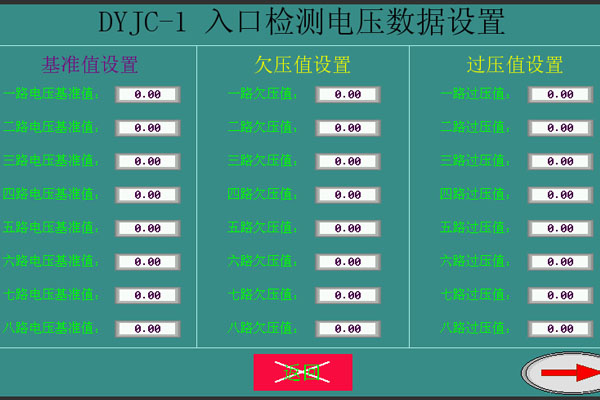

洛陽普凡電氣煤礦電力監控系統（智能電壓檢測系統）用于檢測系統的控制電壓，有直流（5V-500V）和交流（5V-500V），把模擬信號轉換為數字信號，更的對系統電壓進行實時的了解和監控，并準確的判斷過電壓、欠電壓狀態，并可以發出聲光報警信號和干接點報警輸出，增加（煤礦電力）系統的可靠性。
解決方案 ：（1) 按無人值守變電所設計，建設遠程電網監控系統
在地面調度建立個電力監控中心，在監控中心內配置用的電力監控服務器、操作站、打印機、UPS后備電源等硬件設備，軟件安裝礦用電力監控軟件（含電能計量統計處理模塊），完成整個電力系統的數據采集、運行狀態監視、電量計量和考核、安閉鎖、遠程集控和自動控制，存儲、查詢和統計整個系統的運行數據、運行記錄、故障報警記錄等信息，并實現遠程監視設備運行情況，遠程操作控制井下設備的運行和試驗；電網監控軟件具有DA應用功能，可以實現故障預警和保護、故障定位處理和分析。
在地面變電所礦用般型電力監控分站，接入轄區變電所的高壓開關、搭建電網監控用通訊網絡，實現變電所通過地面調度中心和分調度中心進行遙控、遙測、遙調、遙視、遙試、電能計量等功能；達到變電所無人值班的自動化要求。
在井下變電所安裝礦用隔爆兼本安型電力監控分站，接入轄區變電所的高低壓開關，實現變電所通過地面調度中心和分調度中心進行遙控、遙測、遙調、遙視、遙試、電能計量等功能；達到變電所無人值班的自動化要求。
（2) 按節能減排建設要求，建設遠程電網計量監控系統
建設電網監控系統的同時，可利用電網監控網將變電所內高壓開關保護器內置的電度積分芯片統計計算所得的電能數據或者變電所內智能電能儀表的電能數據傳至地面調度中心，由電能計量統計分析軟件實現遠程電能計量監控功能。
（3) 采用分層、分布式配置原則，實現電網調度中心建設
在煤礦地面建立電力監控中心，配置相應的服務器和工作站等設備，安裝相應的電力用組態軟件。
（4) 項目實施后的果： 在地面調度監控中心顯示和記錄井下各變電所所有數據； 進步提高井下高壓開關保護動作的可靠性和準確性，提高供電可靠性；解決電壓波動造成的井下大面積停電問題； 解決現有保護器整定值漂移和抗干擾能力差引起的開關誤動拒動等問題； 實現地面調度對井下變電所的遙測、遙控、遙信、遙調、遙視和遙脈，為實現變電所無人值班，打造數字化礦井打下基礎；實現對變電所內部三方智能設備的數據進行實時監測、預警。
